Messraster [Measuring grid]:

Schnitt [Cut] mit Messraster [Measuring grid]

Alles fangen [Zoom all] / Auf Objekt zoomen [Zoom in on object]

Auf Objekt zoomen [Zoom in on object] bezieht sich auf die aktuelle Selektion.

Alles fangen [Zoom all] bezieht sich auf alles, eben auch auf Bemaßungen. Bei einem selektierten Einzelteil ohne eingeblendete Bemaßungen gibt es keinen Unterschied.

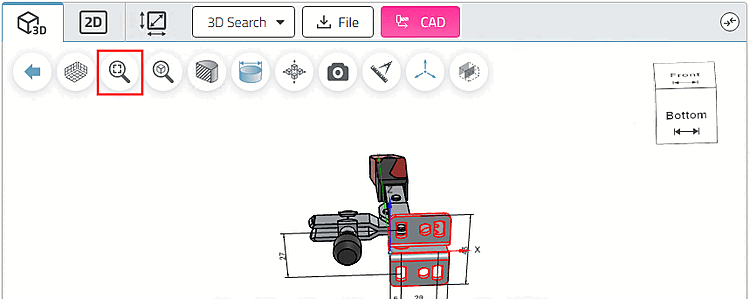

Alles fangen [Zoom all]: Baugruppe mit selektiertem Einzelteil mit Bemaßungen

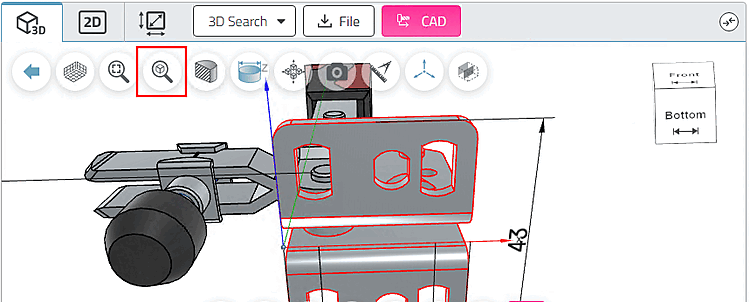

Auf Objekt zoomen [Zoom in on object]: Baugruppe mit selektiertem Einzelteil mit Bemaßungen

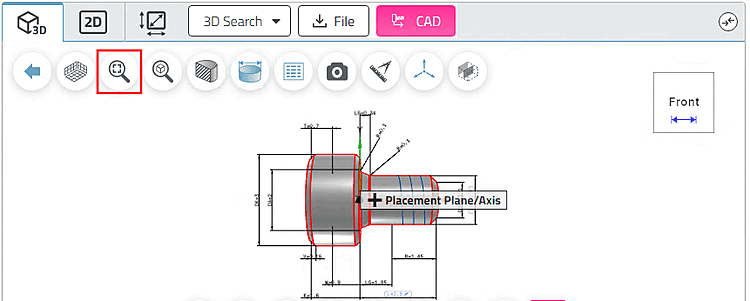

Alles fangen [Zoom all]: Selektiertes Einzelteil mit Bemaßungen

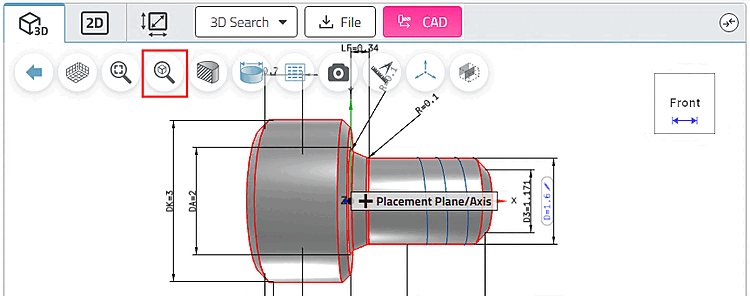

Auf Objekt zoomen [Zoom in on object]: Selektiertes Einzelteil mit Bemaßungen

Schnitt [Cut]: Klicken Sie auf die Achse, die Sie für das Bewegen des Schnitts verwenden möchten.

Schnitt [Cut] mit Messraster [Measuring grid]

Bemaßungen anzeigen [Show Dimensionings]:

Ansichten, die eine Bemaßung enthalten, erkennen Sie an einem entsprechenden Icon mit Bemaßungslinie.

Zeige Texte und Klassen [Show texts and classes]:

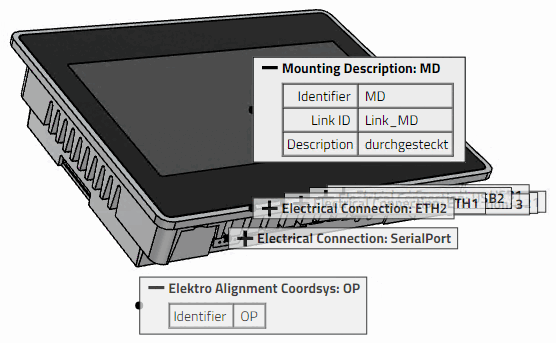

Beispiel: Teil mit elektrischen Anschlüssen

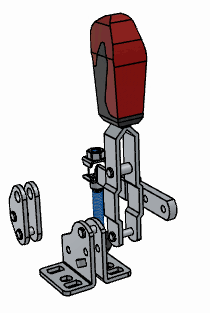

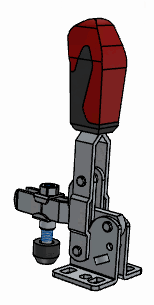

Explosionsansicht [Exploded view] (nur bei Baugruppen)

Beispiel 1

Beispiel 2

Bildschirmfoto [Screenshot]

Tipp Sie können das Bild in der Skizzensuche hochladen.

Messwerkzeug [Measure functions]:

Ursprungsachsen anzeigen [Show Origin Axes]:

Projektionsmodus umschalten [Switch projection mode]: Perspektive an / aus
