6.1.6. Spalten mit Wertebereichsfeldern

Bestimmte Bauteile haben Wertebereichsvariablen [Value range variables]. Für diese ist kein fixer Wert angelegt.

Um die konkrete Ausprägung eindeutig zu bestimmen, müssen bei diesen Bauteilen alle Wertebereiche ebenfalls definiert werden.

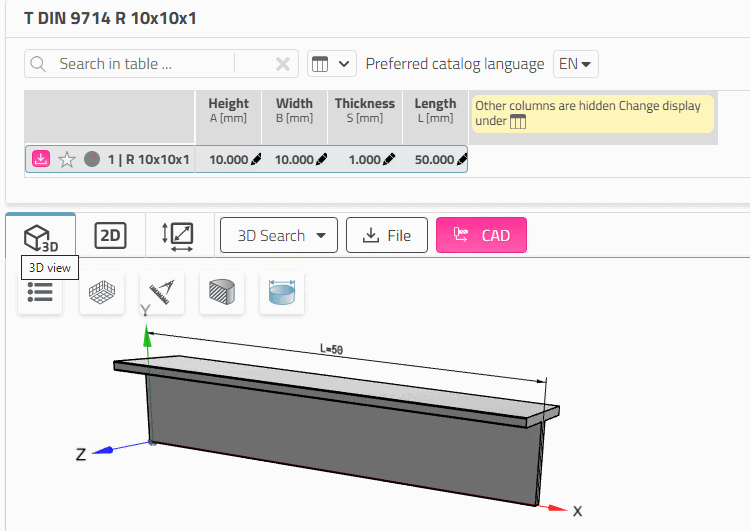

Wertebereichsfelder sind mit einem Stiftsymbol gekennzeichnet, die in der jeweils selektierten Zeile sichtbar werden. Um ein Eingabefeld zu öffnen, klicken Sie auf das Icon .

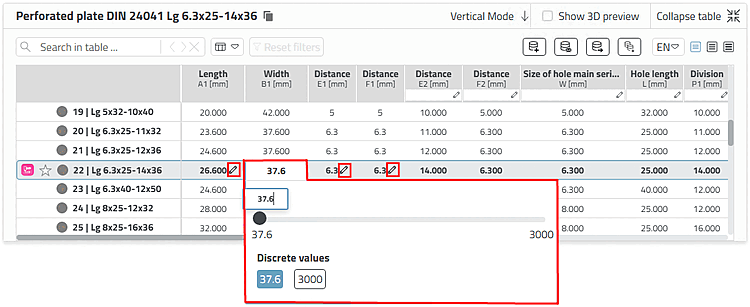

Beispiel Halbzeug -> Dimensionsmerkmal - Nehmen Sie hier die Auswahl per Schieberegler vor. Außerdem stehen zwei diskrete Werte zur Auswahl zur Verfügung.

Beispiel Halbzeug -> Dimensionsmerkmal - Nehmen Sie hier die Auswahl per Schieberegler vor. Außerdem stehen zwei diskrete Werte zur Auswahl zur Verfügung.

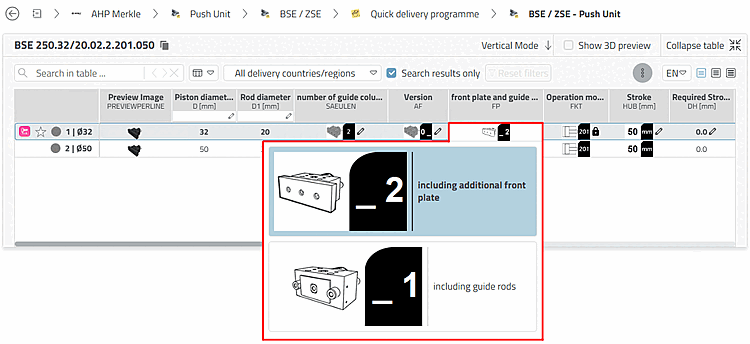

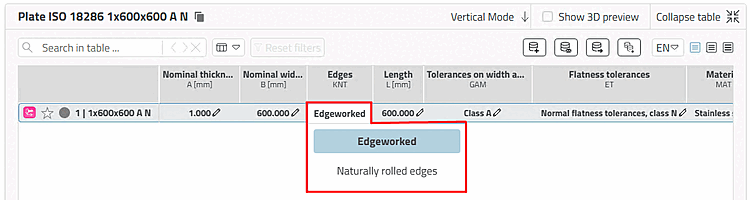

Der Dialog kann je nach Bauteilvorgaben verschieden aussehen.

Mit der Änderung des Tabelleneintrags ändert sich unmittelbar die Darstellung in der 3D-Ansicht [3D view].

Typen von Wertebereichsfeldern

Es gibt verschiedene Arten von Wertebereichsfeldern.

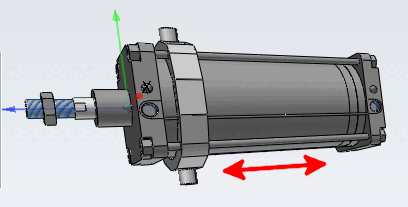

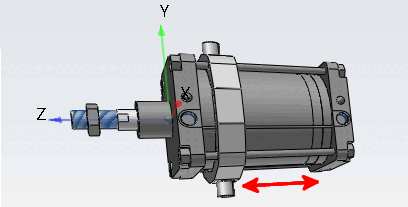

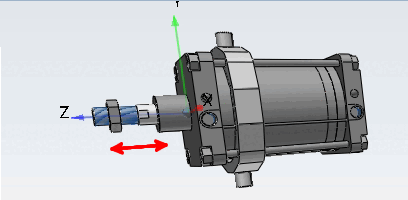

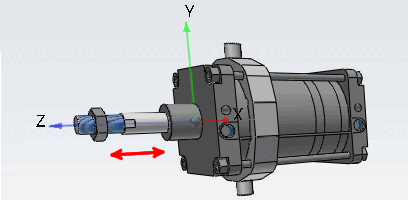

Per Default werden Geometriemerkmale nach Vergabe einer ERP-Nummer gepinnt , Funktionsmerkmale bleiben ungepinnt .[34]

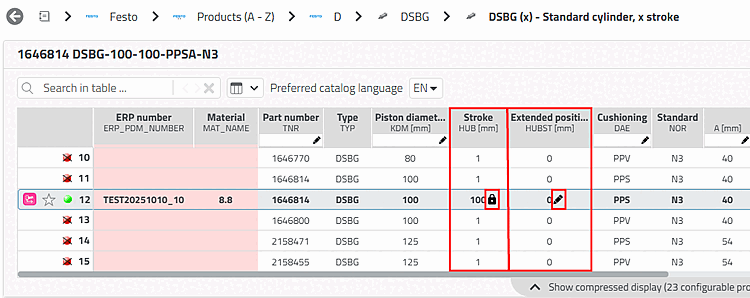

Beispiel mit Geometriemerkmal und Funktionsmerkmal

Beispiel mit Geometriemerkmal und Funktionsmerkmal



[34] Administrativ kann die Einstellung dahingehend geändert werden, dass auch Funktionsmerkmale gepinnt werden. Siehe Abschnitt 5.18.3, „ Funktionsmerkmal pinnen an/aus / plinkcommon.cfg -> Block [PARTdataManager] -> Schlüssel "LockFunctionRange" “ in ENTERPRISE 3Dfindit (Professional) - Administration.
